Пленка электронагревательная инфракрасная четвертого поколения УЛЬТРА ПТС (ULTRA PTC) 150 Вт/м2 с эффектом саморегуляции
Модель ULTRA включает в себя последние достижения в области электрического отопления. Усовершенствованная конструкция данной модели заключается в сочетании антиискровой и инновационной форме карбоно-углеродной пасты CNT с добавлением специальной термопасты, благодаря которой пленка имеет функцию саморегуляции (PTC). Пленка ULTRA PTC c эффектом саморегуляции, снижает удельную мощность при повышении температуры. Это свойство, основано на изобретении способа производства материалов с положительным температурным коэффициентом (PTC – Positive Temperature Coefficient), еще недавно применявшееся исключительно в радиодеталях и в дорогостоящих нагревательных саморегулирующихся кабелях для промышленного обогрева трубопроводов.
Эффект PTC позволяет решить возможные неприятные ситуации напольного электрообогрева. Как правило не рекомендуется размещать на поверхности напольного покрытия с установленной инфракрасной пленкой, мебель и другие предметы, способные вызвать локальный перегрев пленки, так называемый эффект запирания. Эффект PTC снижает мощность пленки на 30% от номинальной мощности локально, в местах "запирания" выделяющегося тепла и исключает возможность перегрева и, соответственно, выхода из строя всей установленной конструкции. Саморегулирующаяся нагревательная пленка с эффектом PTC в местах начинающегося перегрева при повышении температуры локально снижает свою мощность и помогает избежать перегрева. Снижение мощности нагревателя снижает пропорционально расход потребляемой им электроэнергии.
Дополнительная особенность данной модели заключается в сочетании антиискровой сетки и нанесении карбоно-углеродной пасты CNT в виде сот. Антиискровая сетка – это более надежный способ соединения медной шины с карбоновым слоем. Исключает возможные случаи расслаивания за счет улучшенной адгезии. Способствует более равномерному распределению электрической энергии.

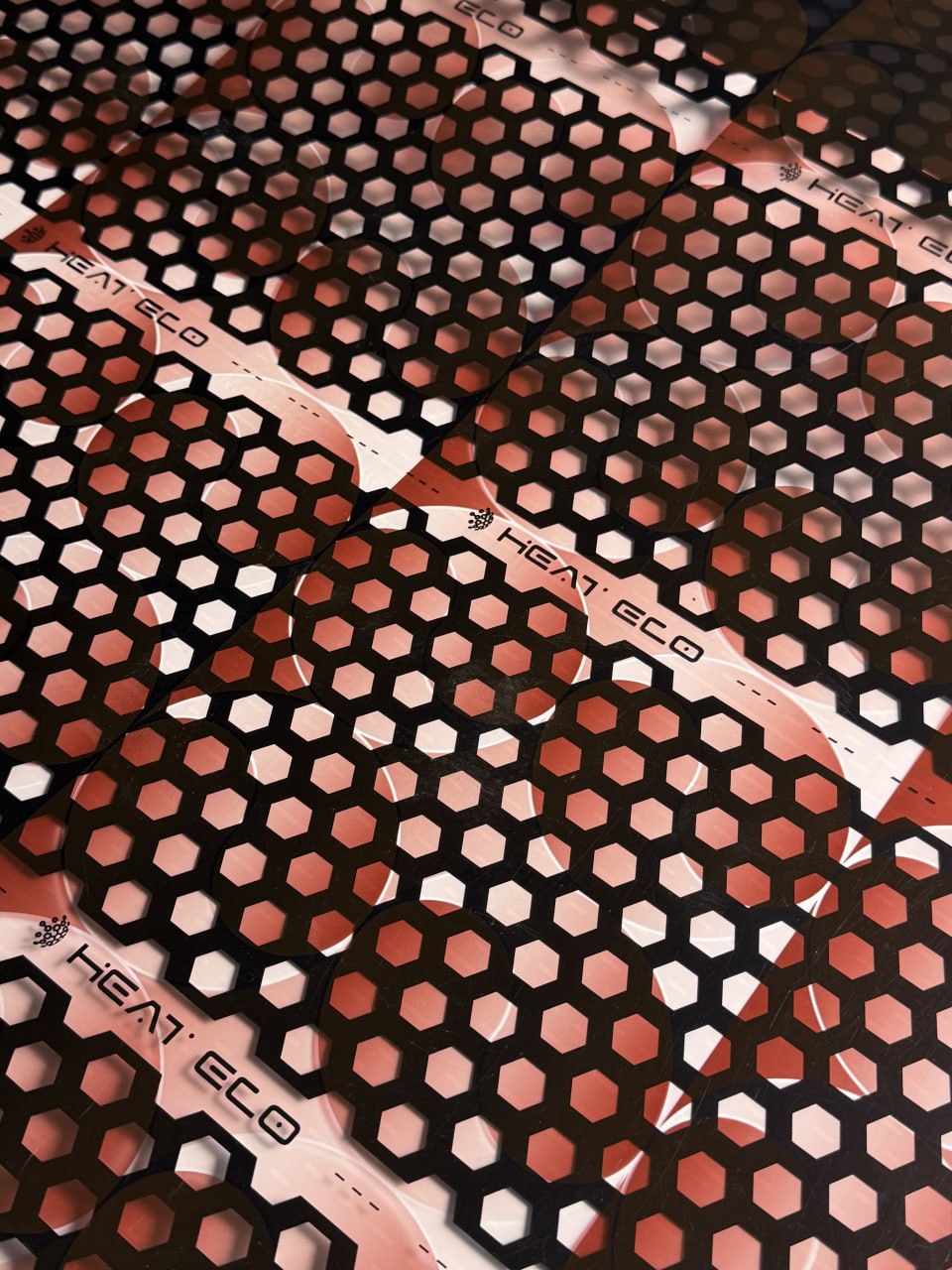

Нанесение карбоно-углеродной пасты CNT в виде сот позволило увеличить полезную площадь прогрева и сократить время нагрева пленки, а также значительно увеличило прочность и долговечность изделия.
Даже при серьёзных повреждениях данная конструкция сохраняет работоспособность, обеспечивая комфорт и надежность в любых условиях эксплуатации.
Технические характеристики:
| Напряжение сети: | 220±22 V, 50 Hz. |
| Среднесуточное потребление электроэнергии c терморегулятором: | ~12-40 Вт/м2 |
| Номинальная мощность: | ~105-195 Вт/м2 в зависимости от температуры окружающей среды |
| Температура плавления пленки: | ~200 °С. |
| Толщина пленки, мм: | 0,338 |
| Ширина, м: | 0,5; 0,8; 1,0. |
| Поставляется в рулонах, м. пог.: | 100 |
| Максимальная рекомендованная длина монтажа одной полосы пленки, м.п.: | Шириной 0,5 м – до 9 м.п., шириной 0,8 – до 6 м.п., 1,0 м – до 5 м.п. |
| Длина нагревательных модулей (секций), м: | 0,20 |
| Доля ИК-лучей в общем спектре, %: | 95,6 |
| Длина волны инфракрасного излучения, мкм: | 2,24 -14,5 |
| КПД преобразования электроэнергии в тепловую энергию: | 96-98%. |
| PTC эффект: | ~30% в зависимости от температуры окружающей среды. |
| Материал инфракрасной отопительной пленки | электроизоляционный полиэстер, карбоно-углеродная паста CNT PTC, медные токопроводящие шины, выполненные из 99,99% меди, серебряная паста, нанесенная в виде антиискровой лесенки. |
| Установка: | под финишное покрытие пола: ламинат, паркет, линолеум, некоторые виды ковролина с обязательной маркировкой о возможности использования с системой теплого пола. |
| Возможность монтажа: | не только на пол, но и на стены и потолок. |
| Цвет полотна пленки | коричневый |
| Гарантия на пленку: | 15 лет |
| Срок эксплуатации пленки: | до 50 лет |
| Подключение должно производится стационарно, в соответствии с правилами ПУЭ, СНиП. | |
| Работы по подключению системы должны производиться только квалифицированным специалистом. |
ЗАПРЕЩАЕТСЯ ВО ВРЕМЯ МОНТАЖА:
- выполнять работу по установке терморегулятора, не отключив напряжение питания;
- включать тёплый пол до изоляции контактов и всех имеющихся краёв;
- подсоединять к сети нагревательную плёнку, свёрнутую в рулон;
- монтажные провода не должны соприкасаться с нагревательными элементами системы.
ЗАПРЕЩАЕТСЯ ВО ВРЕМЯ ЭКСПЛУАТАЦИИ:
- устанавливать температуру терморегулятора более 35 градусов Цельсия, в соответствии со СНиП 41-01-2003 (п. 6.5.12). Предельное значение температуры для каждого вида напольного покрытия указано в инструкции производителя напольных покрытий;
- закрывать обогреваемую поверхность металлическими листами;
- закрывать тёплый пол предметами (мебель без ножек, большие игрушки, одеяла и пр.), препятствующими эффективному теплообмену, во избежание порчи напольного покрытия и выхода из строя нагревательной плёнки;
- самостоятельно вносить какие-либо изменения в конструкцию терморегулятора;
- включать нагревательную плёнку в электрическую сеть, напряжение которой не соответствует рабочему напряжению.
